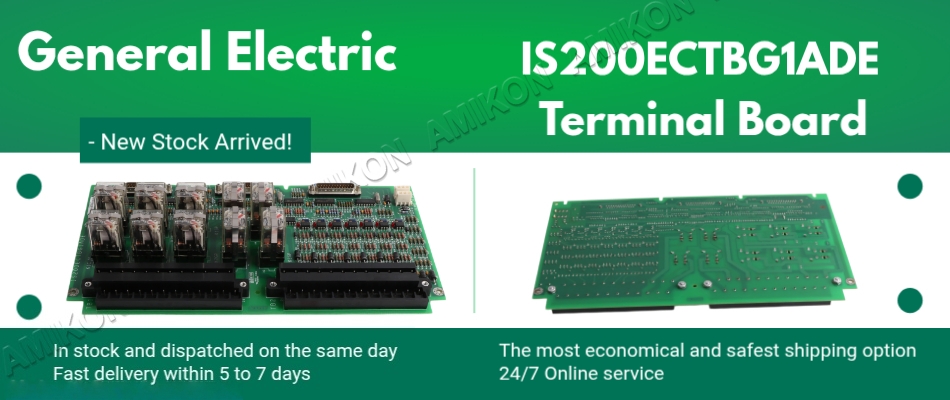

Apa itu Terminal Board GE IS200ECTBG1ADE?

IS200ECTBG1ADE ECTBG1 adalah papan terminal kontak eksitasi yang dikembangkan oleh GE. Ini adalah bagian dari sistem eksitasi EX2100. Papan terminal ini memfasilitasi output dan input kontak eksitasi dalam sistem Kontrol Eksitasi EX210. Terdapat dua versi berbeda dari papan terminal ini, yaitu papan ECTBG1 yang digunakan secara eksklusif dalam skenario kontrol redundan dan papan ECTBG2 yang digunakan hanya dalam konfigurasi kontrol simpleks. Setiap papan dilengkapi dengan fungsi spesifik yang disesuaikan dengan pengaturan kontrolnya masing-masing.

Spesifikasi Teknis

Nomor Model: IS200ECTBG1ADE

Jenis:Papan Terminal

Fungsi Utama: Penghentian sinyal I/O diskrit

Saluran I/O yang Didukung: 48 saluran (input dan/atau output relai)

Tipe Input: Kontak kering atau sinyal terisolasi optik

Tipe Output: Relai Form-C atau kompatibel dengan TTL (melalui pengontrol)

Metode Pengkabelan: Terminal sekrup tetap

Ukuran Kawat yang Didukung: 14–22 AWG

Tegangan Terukur: 24–125 VDC tipikal untuk aplikasi sinyal

Resistansi Isolasi: >100 MΩ pada 500 VDC

Kisaran Suhu: -40°C hingga +70°C

Gaya Pemasangan: Pemasangan panel / rel DIN (lebih disukai horizontal)

Kompatibilitas: Sistem Eksitasi GE Mark VI / Mark VIe

Mengapa IS200ECTBG1ADE Penting dalam Otomasi Industri?

Itu Papan terminal IS200ECTBG1ADE Memainkan peran penting dalam menjaga keandalan operasi turbin dan kontrol proses. Dalam sistem industri besar, ratusan sinyal harus ditransmisikan secara akurat antara sistem kontrol dan peralatan lapangan.

Modul ini meningkatkan keandalan sistem dengan cara:

Menyediakan terminal kabel yang aman untuk koneksi sinyal lapangan.

Menyederhanakan proses instalasi dan pemeliharaan.

Mengurangi kerumitan pengkabelan di dalam kabinet kontrol

Memastikan transmisi sinyal yang konsisten di lingkungan dengan permintaan tinggi.

Di mana papan terminal IS200ECTBG1ADE biasanya digunakan?

GE IS200ECTBG1ADE banyak digunakan di sektor industri berat yang bergantung pada sistem kontrol turbin canggih. Aplikasi tipikal meliputi:

Sistem kontrol turbin gas dan uap

Pembangkit listrik

Fasilitas pengolahan minyak dan gas

Pabrik manufaktur industri besar

Infrastruktur energi yang membutuhkan otomatisasi dengan keandalan tinggi.

Dalam sistem ini, papan terminal biasanya dipasang di dalam kabinet kontrol dan dihubungkan ke modul I/O Mark VI lainnya.

Kapan IS200ECTBG1ADE Harus Diganti atau Diupgrade?

Seperti banyak komponen kontrol elektronik lainnya, papan terminal dapat mengalami keausan atau kerusakan seiring waktu karena kondisi lingkungan seperti panas, getaran, dan tekanan listrik.

Penggantian atau perawatan mungkin diperlukan ketika:

Transmisi sinyal menjadi tidak stabil

Konektor fisik menunjukkan tanda-tanda korosi atau kerusakan.

Diagnostik sistem menunjukkan kesalahan pada kabel atau antarmuka.

Peningkatan sistem kontrol turbin sedang dilaksanakan.

Inspeksi rutin pada papan terminal membantu mencegah waktu henti yang tidak terduga dan memastikan seluruh sistem otomatisasi terus beroperasi secara efisien.

Bagaimana IS200ECTBG1ADE Meningkatkan Integrasi Sistem?

Salah satu keuntungan utama dari IS200ECTBG1ADE Keunggulan papan terminal adalah kemampuannya untuk menyederhanakan integrasi sistem dalam lingkungan kontrol industri yang kompleks. Dengan menyediakan titik koneksi yang terorganisir dan perutean sinyal yang jelas, papan ini membantu para insinyur mengintegrasikan sensor, pemancar, dan modul kontrol dengan lebih efisien.

Desain terstrukturnya mendukung:

Pemasangan kabel lebih cepat

Kemampuan pemecahan masalah yang lebih baik.

Mengurangi kesalahan pemasangan kabel selama penyiapan sistem.

Perawatan jangka panjang dan penggantian komponen yang lebih baik.

Seiring dengan semakin kompleksnya sistem otomatisasi industri, komponen seperti IS200ECTBG1ADE memainkan peran kunci dalam memastikan komunikasi yang andal antara perangkat keras kontrol dan perangkat lapangan.

Dalam lingkungan kontrol turbin modern, manajemen sinyal yang andal sangat penting untuk menjaga operasi yang stabil dan efisien. Papan Terminal GE IS200ECTBG1ADE menyediakan antarmuka yang terstruktur dan andal antara peralatan lapangan dan sistem kontrol pusat, membantu memastikan transmisi sinyal yang akurat dan arsitektur pengkabelan yang disederhanakan.

Dengan integrasinya ke dalam platform kontrol Mark VI canggih milik GE, IS200ECTBG1ADE Mendukung aplikasi industri penting di bidang pembangkit listrik, produksi energi, dan manufaktur skala besar. Dengan meningkatkan pengaturan kabel, integrasi sistem, dan efisiensi perawatan, papan terminal ini berkontribusi pada keandalan dan kinerja keseluruhan sistem otomatisasi turbin.
